多协议通信,客制化平台,研华助力柔性汽车产线升级

2017/11/17

项目描述

在某知名汽车行业生产系统供应商的汽车变速箱产线中,每个机器人通过PLC 接受来自后端服务器的指令来驱动和控制机械手臂的运动,完成不同工作站位的组装动作。同时,每个工作站位的PLC 连接HMI界面,除做人机沟通的界面外,HMI 同时连接服务器MES系统,对当前工作站进行排产,监控及作业手册显示。

面临挑战

由于客户使用的PLC只支持Profinet协议,在系统控制层与执行层的交换机、协议网关、工业平板电脑等硬件设备都必须是支持Profinet协议的产品,客户原先使用某公司传统HMI设备连接PLC控制机械手臂进行操作。该HMI产品采用RISC架构,功能较为单一,可扩展性受限,且不支持定制要求,无法实现客户当前重新设定页面功能的需求。苦于市面上支持通过Profinet协议连接PLC的HMI设备只此一家,客户几乎没有其他选择。为实现可灵活开启关闭联网功能,客户需要额外搭配一台计算机来连接服务器端MES系统,以执行工位排产,监控以及作业指导的功能。整个系统操作负复杂,维护成本较高。

系统要求

  1. 支持Profinet、EtherNet/IP、SNMP和Modbus/TCP协议,可被NMS和SCADA系统监看设备状态
  2. EMS level 3 保护
  3. 人机界面与显示荧幕硬件整合
  4. HMI软件可客制化

方案设计

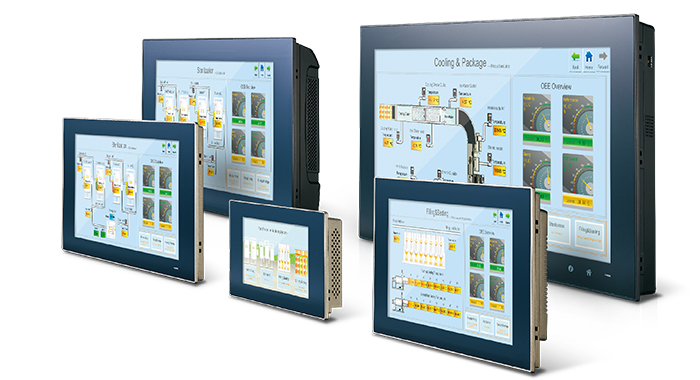

为满足客户定制开发软件的需求,研华科技推荐PPC-3120S+WebAccess/HMI,其中PPC-3120S 是基于X86架构的硬件平台一体机,通用性强同时具备较好的扩展功能(可以外接各种外设,例如:条码枪 显示器 打印机等等),并且可市面上大部分品牌的PLC 直接连接通讯 。与PPC-3120S搭配应用的研华Webacces/HMI人际界面软件,不仅具备强大的图形界面数据库,可提供友好的易于整合的开发工具。最重要的是可以支持客户需求的软件定制,满足客户特殊化要求。另外PPC-3120S采用全平面触摸屏设计,机身美观,紧凑轻薄,适用于客户现场多种安装方式。同时兼具独特的智能E-eye设计,可监测一体机各个接口正常与否状态。

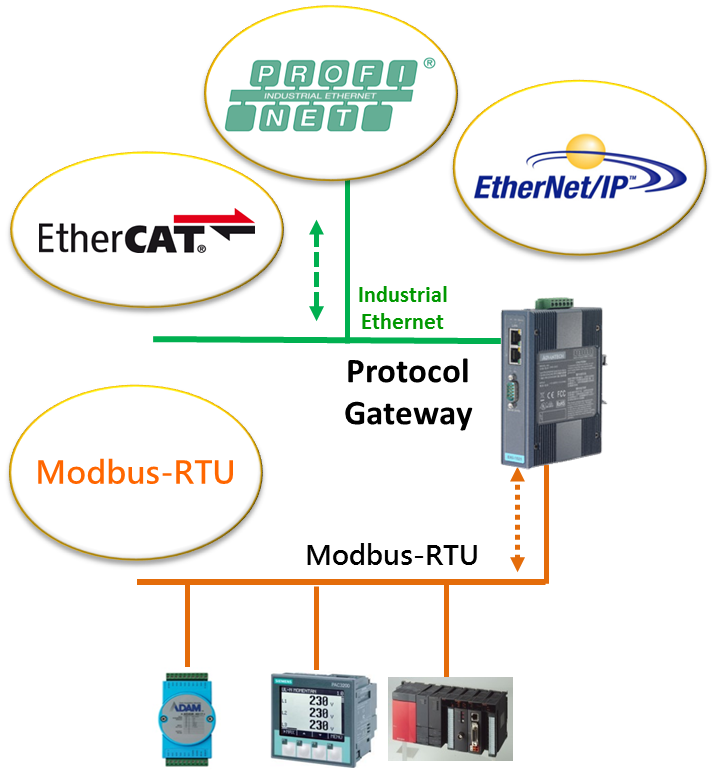

为实现PPC-3120S与客户现有PLC设备的通讯,研华科技推荐EKI-5500/5600系列协议交换机+EKI-1221IEIMB和EKI-1221PNMB协议网关的解决方案。在此方案中EKI-5500/5600系列协议交换机,支持Profinet、EtherNet/IP和Modbus/TCP,提供跨协议通讯,实现设备、PLC、中控室等平台系统间的有效沟通。EKI-1221IEIMB和EKI-1221PNMB协议网关设备,支持Modbus TCP to Profinet或EtherNet/IP, 提供协议转换, 兼容现有设备,无需采购昂贵的新设备。

在整套研华PPC-3120S+Webaccess/HMI + 协议交换机+协议网关的方案中,通过增加IE浏览器功能的客制化HMI软件,PPC-3120S除了可以与PLC做通讯操作界面显示外,也让客户实现可以通过IE在PPC-3120S上直接查看后台服务器运行的MES 系统数据以及工位操作SOP。完美解决了将显示当前工位作业SOP的显示器与HMI界面进行整合需求,节约了客户硬件成本同时实现工位空间布局优化。

相关产品

EKI-5500/5600系列交换机

EKI-1221PNMB Modbus TCP 转 PROFINET 协议网关

  • 双电源冗余输入
  • 支持Modbus TCP to Profine或EtherNet/IP, 提供协议转换
  • Modbus TCP主机模式支持64个接口
  • 支持导轨和墙上安装
  • ‘I’模式支持宽温

PPC-3120S 12.1寸无风扇工业 平板电脑Intel Celeron N2930 四核处理器

  • 工业12.1" TFT XGA LED面板,30000小时背光寿命
  • 耐用5线电阻式触摸屏
  • 嵌入式Intel Celeron 处理器,板载四核N2930 1.83GHz
  • 系统内存最大支持8 GB DDR3L SDRAM
  • 强固铝合金外壳,紧凑无风扇设计
  • 前面板防护等级IP65
  • 电子眼监控及保护
  • 支持全尺寸Mini PCIe扩展
  • 支持USB 3.0
  • 支持Window Embedded 和Android系统
  • 支持VESA 75
