研华挥发性有机化合物(VOCs)智能监测解决方案

2019/5/16

导言:

研华的挥发性有机气体连续在线监测系统,可在线同时测定总烃含量和不同特征污染物的含量,同时可以通过数据采集通讯装置将数据传送至环保行政主管部门,使用单位可以进行远程的监测或接入DCS系统。本系统适用于各种大气污染物排放连续监测,可广泛应用于石油化工、印刷涂装、皮革加工、轮胎制造、汽车烤漆、医药等多种行业。

市场环境现状

1. 政策导向,气十条、水十条、土十条重要政策出台

2. 政府生态环境相关部门要求实时、精准、有效监管企业污染排放,防止数据造假

3. VOCs无组织排放问题频发,环保部门逐年加强监管力度

4. 企业污染排放超标将面临巨额罚款等惩罚措施,精确监测成为刚需

现场需求及问题

1. 业主需要精准采集、智能控制及边缘计算相关软硬产品与解决方案

2. 传统整套PLC系统扩展性、灵活性以及与云端监管平台衔接存有局限性

3. 为防止数据篡改、造假,传统PC在很多城市VOCs监测系统中被禁止使用

技术及方案需求

1. 用户希望寻找分布式采集方案以及小型化VOCs数据上传仪

2. 用户希望提高数据采集的精度和实时性

3. 由于采样通道数量较大,用户希望实现低成本现场总线和模拟量采集方案

4. 希望数据“一数双方”防止造假,希望集成采集、控制、通讯与计算功能与一体

系统实施目标

研华提供VOCs智能监控运维平台整体解决方案,通过传感器对烟气的各个监测节点进行数据采集,包括烟气的温度、压力、湿度、水分、粉尘等数据,经VOCs分析仪进行分析,通过研华ADAM-5000系列控制器及数据采集模块进行数据收集、存储,SCADA软件WebAccess进行数据整合,最后上传到工业云平台WISE-PaaS或环保部门统一监管平台。其中所有环节要求精准、可靠、实时监管,要同时上传到环保监控平台及企业业主的监测平台,实现“一数双发”、“实时准确”!

系统描述

1. 每个现场监控站采用1台研华可编程自动化控制器(PAC)ADAM-5560作为控制器主机,与VOCs分析仪连接,通过ADAM-5560进行数据收集、存储以及转发;

2. 经过GC-FID检测单元,流量自动控制,通过采集ADAM-5018等专用低电压mv信号的采集,直接采集分析仪的气体浓度,保证了数据的准确度;

3. 通过WebAccess组态软件可实时显示气体监测系统的各项污染物参数数值和系统的运行情况,直接查看排放气体中各污染物的浓度,这些数据转换成小时均值自动存入数据库,自动进行数据统计,生成报表。软件还支持历史/实时曲线查询、历史/实时数据查询,并能统计/打印报表;

4. 研华工业组态软件WebAccess:100%基于Web的组态软件,可通过手机、平板、计算机等多终端、跨平台进行多个监测节点状态的实时监控,让用户对现场状况掌握指尖、运筹帷幄;

5. 研华WISE-PaaS工业云平台具备良好的可视化呈现、设备智能管理、AI框架服务等功能,搭配组态软件WebAccess,可以无缝整合分析仪、控制器与数据采集模块,实现OT与IT的完美融合,是环保监测运维平台的强力技术支撑。

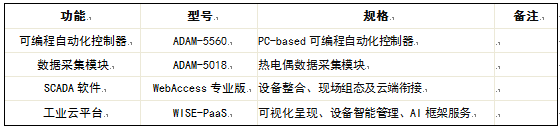

系统实施

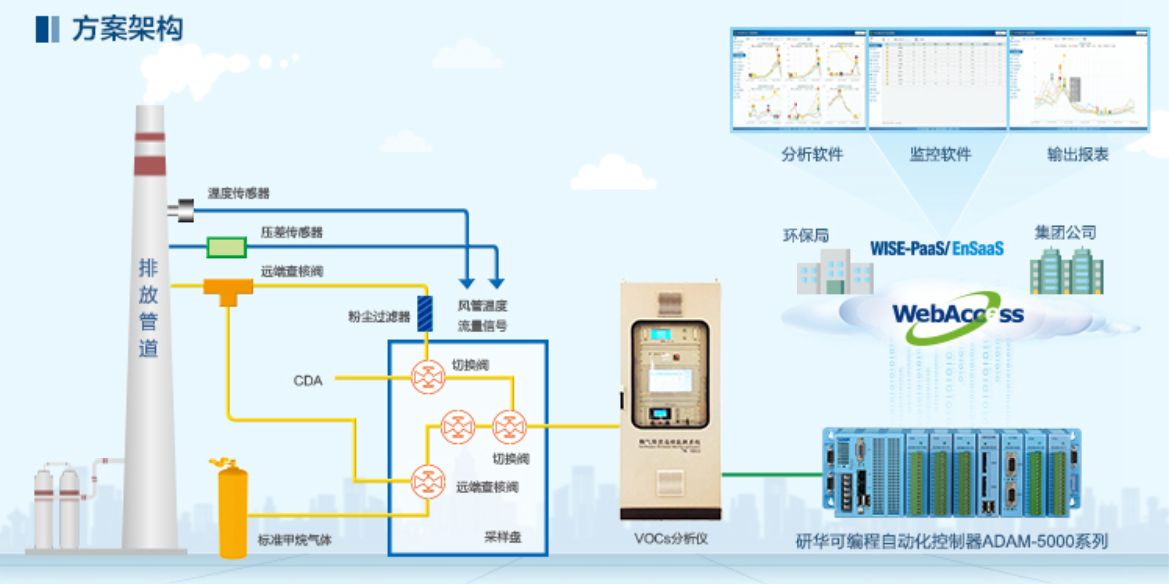

系统架构图









总结

1. 研华工业云平台WISE-PaaS专注工业物联网应用,集成多种可视化呈现工具、云组态工具,整合设备智能管理及AI框架服务的专业工业云平台。可协助环保部门与企业提供海量数据处理、实时监管及远程运维监管平台服务。

2. 研华工业组态软件WebAccess可快速整合现场分析仪、PLC、控制器以及数据采集模块等设备,帮助用户或环保部门无缝衔接OT与IT系统,实现灵活数采、高效上云、远程监管。

3. 研华ADAM-5000系列自动化控制器,可以在苛刻环境中稳定工作,其多网口、多串口的特性,可方便实现承上启下的硬件整合;灵活对应下端的数据采集模块,和上端的环保数采仪等设备进行衔接整合,构建一体化边缘智能管控平台。降低客户软件系统开发成本,提升维护效率,其灵活的编程方式可支持高级语言及PLC语言,同时支持混合编程,其高可靠的软件加密机制可有效保护知识产权及数据真实性。
