为了最大限度地降低生产成本和提高产品竞争力,全球制造商已将关注的焦点放到了工业4.0上,未来将会在不同的自动化应用中实施越来越多的云计算。SRP-E2i140旨在通过提供RT实时连接和集成工业界面,并且将自动化设备管理任务从单机版操作转移到基于云的操作来提高自动化设备管理的效率。

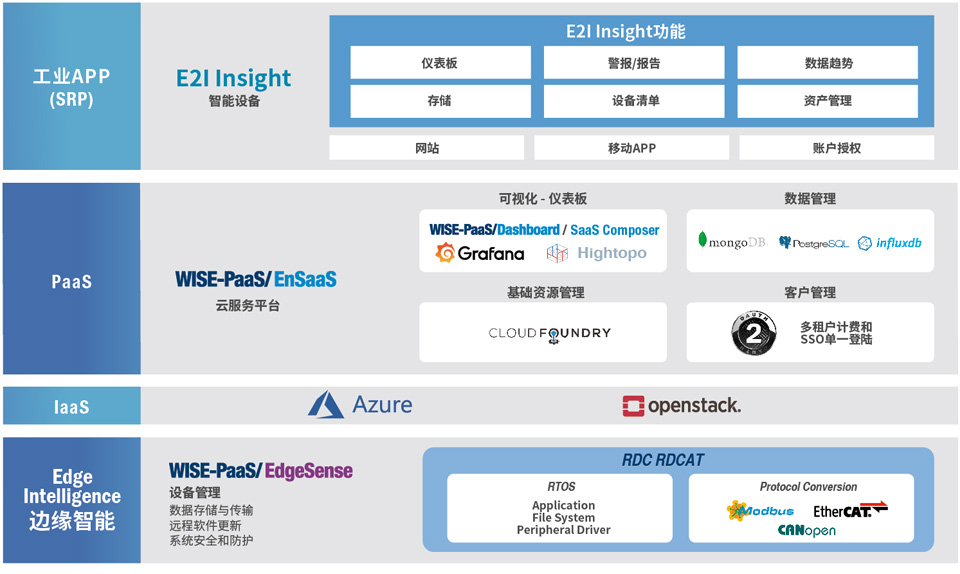

软件架构

软件架构

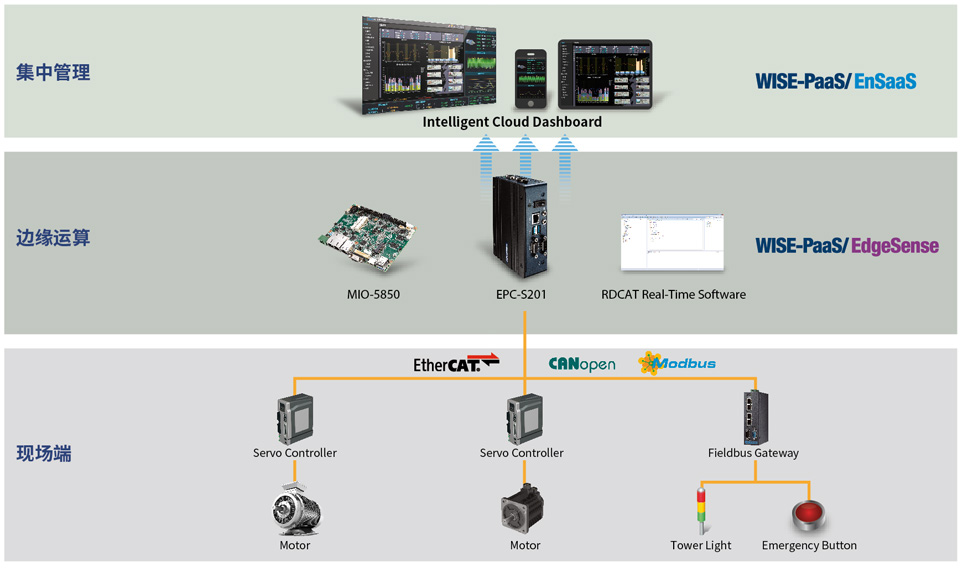

系统架构

系统架构

系统特性

应用案例

应用案例

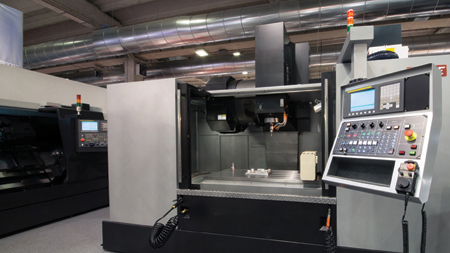

将x86平台集成到CNC机床中能够提供更加强大的计算能力和2D/3D显示能力,这也是全球自动化应用中的一大热点。借助X86平台,它为用户提供了一种更加简单的方式,可以将CNC机器连接在一起作为连接到云的网络,同时,通过将其应用程序从单一操作转移到云计算操作来提高CNC操作的整体价值和效率。

解决方案

该项目需要三大主要技术:实时操作、伺服电机控制/连接,以及云管理数据收集。 为此,研华提出了SRP-E2i140解决方案,它采用的是Intel®Celeron®J1900 处理器或E3825/E3845 Atom™处理器,内置自动化I/O模组(包括以太网和CAN总线),可以在Windows 7/10系统中构建RT环境,该RT环境中包含不同的工业用现场总线以及外围设备驱动程序。解决方案还提供高效的工业云驱动引擎,服务于WISE-PaaS/EnSaaS

应用案例

SRP可视化

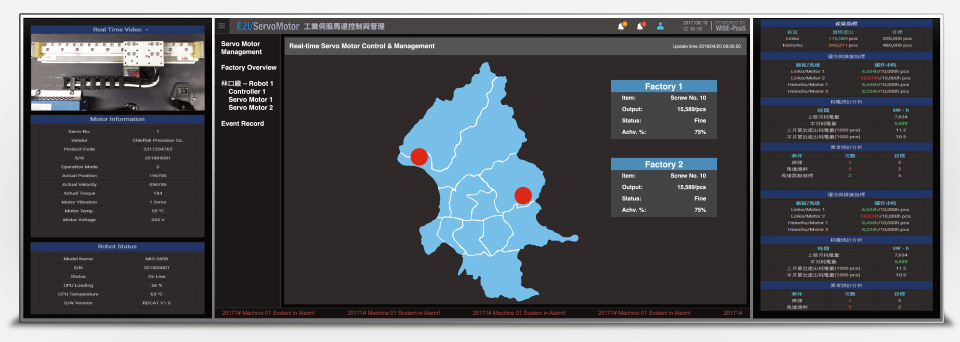

用于Real-Time实时控制解决方案的仪表板

用于Real-Time实时控制解决方案的仪表板

重点设备状态数据

  • 视频监控
  • 电机状态
  • 控制器状态

工厂概况

  • 工厂产量
  • 工厂状态
  • 达标率

KPI管理数据

  • 产量
  • 运行数据
  • 功耗
  • 事件分析

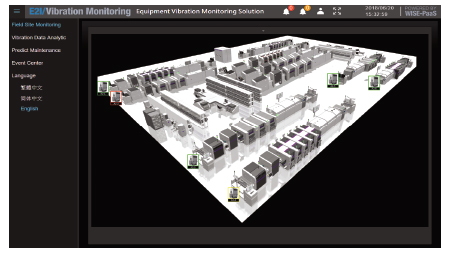

现场监控

现场监控
  • 设备地图管理
  • 工作状态
  • 事件/行动

控制器状态

控制器状态
  • 系统温度、CPU负载等
  • 系统信息
  • 连接状态
  • 工作时间
  • IP/MAC地址

伺服电机状态

伺服电机状态
  • 电机位置
  • 电机速度
  • 电机扭矩
  • 电机事件
  • 工作时间

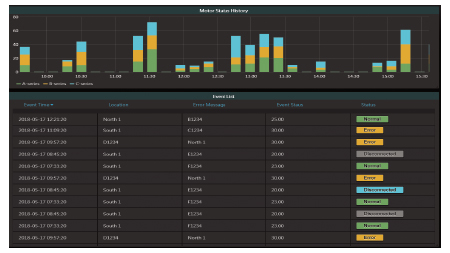

事件中心

事件中心
  • 历史事件记录
  • 月度比较
