Video & Vision Cards

图像采集卡

图像采集卡用于连接机器视觉、工厂自动化和医疗应用中的工业相机。

特点和优势

通过先进的视觉解决方案赋能千行百业

Vision AI 软件

NVIDIA GPUDIRECT,NVIDIA Jetson AGX Xavier, AMD DirectGMA

机器人 & AMR

无监督AI，学习曲线更平缓，混合计算，低延迟

高适应性

集成多种光学、视觉、输入/输出、图形功能，并支持灵活且可扩展的部署

高精度

提升高反光物体的识别能力，长期供应GPU和系统

图像采集卡明星产品概览

高速·主流

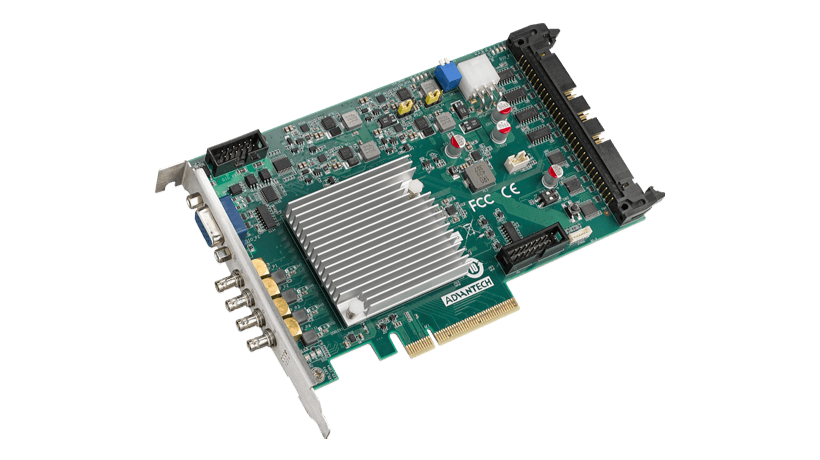

CXP

CXP系列采用最新的CoaXPress协议，可在PCIe Gen 3规格下实现每条链路高达12.5 Gb/s的传输速率，同时保持与Cyton系列相同的架构，确保可兼容CXP-6至CXP-12类型的摄像机

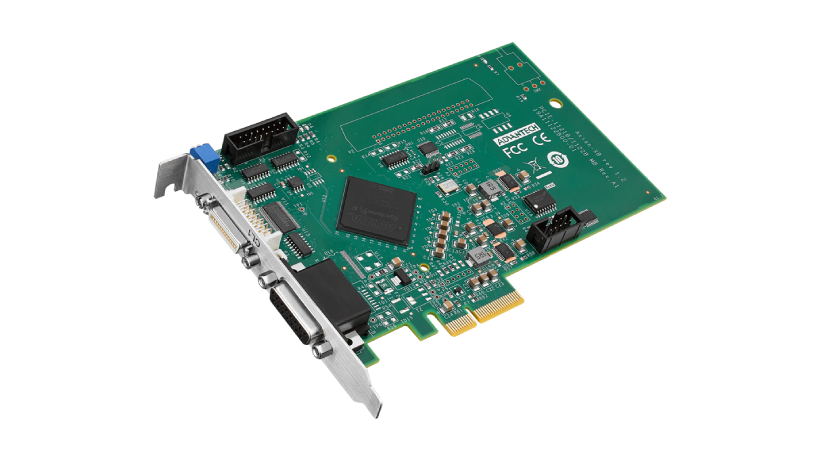

Camera Link

Camera Link 系列配备中等和全功率 Camera Link（PoCL）配置，支持单通道、双通道和四通道产品组合，为机器视觉应用提供了一种精致、坚固且灵活的解决方案。

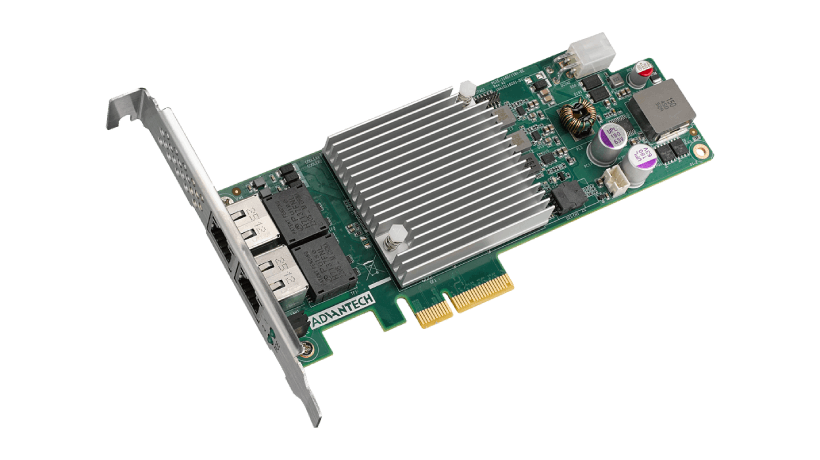

GigE / USB Vision

GigE/USB系列采用主流PC接口标准以太网和USB标准，遵循GigE Vision和USB Vision机器视觉协议，可实现1Gb/s、5Gb/s和10Gb/s的数据传输速率，支持5至100米的线缆距离。

下载选型指南

软件支持包

BitFlow 图像采集卡生态系统

BitFlow SDK

支持120个代码示例，可集成LabVIEW、Halcon、VisionPro和MatLab进行第三方图像处理。

#LabVIEW #Halcon #VisionPro #MatLab

AMD DirectGMA

专有的AMD API，用于直接PCI内存传输。图像采集卡将图像直接采集到AMD主板内存中，以便进行OpenCL处理。

#开放CL #PCI直连 #GPU内存

NVIDIA GPUDirect

NVIDIA Direct-for-Video 协议可实现低延迟、低 CPU 负载的实时高速帧采集处理。

#实时 #低延迟 #低CPU

NVIDIA Jetson AGX Orin · CXP

适用于Jetson AGX Orin的Linux AArch64 SDK集成，支持高达50 Gb/s的CXP 2.0，具备275 TOPS性能，适用于机器人和边缘AI。

#275 TOPS #50 Gb/s #CXP 2.0 #AArch64

研华边缘 AI 视觉解决方案

检测

图像采集卡在工业检测中至关重要，能够捕捉高分辨率图像，通过边缘检测和形状识别等技术进行实时分析，以检测缺陷并确保质量标准。

生产可追溯性

图像采集卡在生产过程中记录图像，有助于追溯。通过在每个制造阶段拍摄图像，可帮助追踪生产流程，并确保符合质量标准。

定位

在自动化领域，图像采集卡通过处理摄像头的图像数据，并利用计算机视觉算法识别和定位物体，实现精确的物体定位，这对于机器人操作和流水线生产至关重要。

AMR

在AMR中，图像采集卡提供视觉数据以实现导航和避障。它们处理来自多个摄像头的图像，使机器人能够理解周围环境并做出高效决策。

工业相机接口

相机接口	Camera Link	CoaXPress (CXP)	GigE Vision	USB Vision (USB3.0)
系统	高等级	高等级	基础级	基础级
带宽	6.4	50 (12.50 x 4)	1	5
实时信号	是	是	否	否
主机CPU负载	0%	0%	>5%	<5%
电缆长度（米）	10	30	100	4.5
明星产品	PCIE-1121 PCIE-1122	PCIE-1164-BE	PCIE-1182 PCIE-1672E PCIE-1674E	PCIE-1154 PCIE-1158
