Type 10

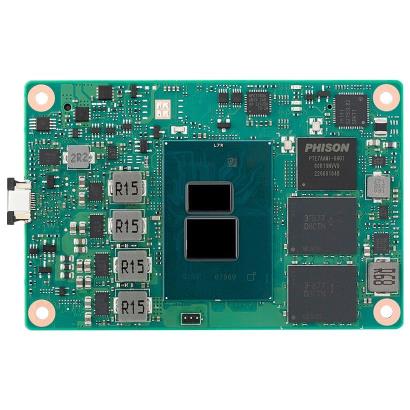

SOM-7533

Intel Core-I/Pentium/Celeron和Atom x7000系列处理器（Alder Lake-N）COM Express Mini Type 10模块

  • COM Express R3.1 Mini 模块 Type 10 引脚
  • Intel Core-i/Pentium/Celeron和Atom x7000系列处理器
  • 单通道LPDDR5 4800MT/s高达16GB，支持IBECC
  • 2.5 GbE支持TSN
  • 丰富I/O扩展：PCIe gen3、USB3.2 Gen2、SATA3.0
  • 板载eMMC高达64GB（可选）
  • 支持iManager、嵌入式软件API和Wise-DeviceOn

技术资源链接：

产品型录 技术文件下载
  • Intel Core-I/Pentium/Celeron和Atom x7000系列处理器（Alder Lake-N）COM Express Mini Type 10模块

规格

Form Factor
Form Factor
  • COM Express Mini
  • COM Express Mini
  • COM Express Mini
  • COM Express Mini
  • COM Express Mini
Pin-out Type
  • COM Express R3.1 Type 10 compatible
  • COM Express R3.1 Type 10 compatible
  • COM Express R3.1 Type 10 compatible
  • COM Express R3.1 Type 10 compatible
  • COM Express R3.1 Type 10 compatible
Processor
CPU
  • i3-N305
  • N97
  • Intel Atom® x7835RE
  • Intel Atom® x7433RE
  • Intel Atom® x7211RE
Base Frequency
  • 1 GHz
  • 2.0 GHz
  • 1.3GHz
  • 1.5 GHz
  • 1 GHz
Max Turbo Frequency
  • 3.4GHz
  • 3.6GHz
  • 3.6GHz
  • 3.4GHz
  • 3.2 GHz
Core Number
  • 8
  • 4
  • 8
  • 4
  • 2
CPU TDP
  • 9/15W
  • 12W
  • 12W
  • 9W
  • 6W
BIOS
  • AMI UEFI 256 Mbit
  • AMI UEFI 256 Mbit
  • AMI UEFI 256 Mbit
  • AMI UEFI 256 Mbit
  • AMI UEFI 256 Mbit
Memory
Technology
  • LPDDR5
  • LPDDR5
  • LPDDR5
  • LPDDR5
  • LPDDR5
Max Speed
  • 4800 MT/s
  • 4800 MT/s
  • 4800 MT/s
  • 4800 MT/s
  • 4800 MT/s
Max. Capacity
  • 16 GB
  • 8GB
  • 16 GB
  • 8GB
  • 4GB
ECC Support
  • Yes
  • Yes
  • Yes
  • Yes
  • Yes
Storage
eMMC
  • 64GB
  • 32GB
  • 32GB
  • 32GB
  • N/A
Graphics
Controller
  • Intel® UHD Graphics
  • Intel® UHD Graphics
  • Intel® UHD Graphics
  • Intel® UHD Graphics
  • Intel® UHD Graphics
Base Frequency
  • 600 MHz
  • 850 MHz
  • 800 MHz
  • 600 MHz
  • 400MHz
Max. Frequency
  • 750MHz
  • 1.20 GHz
  • 1 GHz
  • 800MHz
  • 800MHz
Display
DDI (HDMI/DVI/DisplayPort)
  • 1
  • 1
  • 1
  • 1
  • 1
Environment
Operational Temperature
  • 0 ~ 60°C
  • 0 ~ 60°C
  • -40° C ~ 85° C
  • -40° C ~ 85° C
  • -40° C ~ 85° C
Operating Temperature
  • 0 ~ 60° C (32 ~ 140° F)
  • 0 ~ 60° C (32 ~ 140° F)
  • -40 ~ 85° C
  • -40 ~ 85° C
  • -40 ~ 85° C
Storage Temperature
  • - 40 ~ 85° C (-40 ~185° F)
  • - 40 ~ 85° C (-40 ~185° F)
  • - 40 ~ 85° C (-40 ~185° F)
  • - 40 ~ 85° C (-40 ~185° F)
  • - 40 ~ 85° C (-40 ~185° F)
Humidity
  • 40° C @ 95% RH Non-Condensing
  • 40° C @ 95% RH Non-Condensing
  • 40° C @ 95% RH Non-Condensing
  • 40° C @ 95% RH Non-Condensing
  • 40° C @ 95% RH Non-Condensing
Vibration Resistance
  • 3.5 Grms
  • 3.5 Grms
  • 3.5 Grms
  • 3.5 Grms
  • 3.5 Grms
I/O
SMBus
  • Yes
  • Yes
  • Yes
  • Yes
  • Yes
I2C Bus
  • Yes
  • Yes
  • Yes
  • Yes
  • Yes
SATA
  • 2
  • 2
  • 2
  • 2
  • 2
USB 3.2
  • 2
  • 2
  • 2
  • 2
  • 2
USB2.0
  • 8
  • 8
  • 8
  • 8
  • 8
SPI Bus
  • Support SPI BIOS EEPROM
  • Support SPI BIOS EEPROM
  • Support SPI BIOS EEPROM
  • Support SPI BIOS EEPROM
  • Support SPI BIOS EEPROM
GPIO
  • 8-bit
  • 8-bit
  • 8-bit
  • 8-bit
  • 8-bit
Watchdog timer
  • 65536 level, 0 ~ 65535 sec
  • 65536 level, 0 ~ 65535 sec
  • 65536 level, 0 ~ 65535 sec
  • 65536 level, 0 ~ 65535 sec
  • 65536 level, 0 ~ 65535 sec
TPM
  • TPM 2.0
  • TPM 2.0
  • TPM 2.0
  • TPM 2.0
  • TPM 2.0
CANBus
  • 2
  • 2
  • 2
  • 2
  • 2
Power
Power Type
  • ATX: Vin, VSB; AT: Vin
  • ATX: Vin, VSB; AT: Vin
  • ATX: Vin, VSB; AT: Vin
  • ATX: Vin, VSB; AT: Vin
  • ATX: Vin, VSB; AT: Vin
