PICMG 1.3系统主机板(SHB表达)

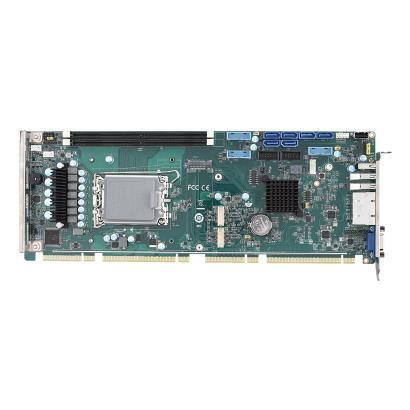

PCE-5133

LGA1700 第12代 Intel® Core™ i9/i7/i5/i3/Pentium® 系统主板，带DDR5, SATA 3.0, USB 3.2, M.2, 双2.5GbE 和三显

  • Intel® Core™i9/i7/i5/i3/Pentium LGA1700处理器，采用R680E芯片组
  • 高达64 GB的双通道（on-die ECC）DDR5 4800 MHz
  • PCIe 3.0、M.2、USB 3.2、SATA 3.0、双2.5GbE LAN和SW Raid 0、1、5、10
  • 支持VGA和2 x DVI-D/DP/HDMI显示器（带可选电缆）
  • 支持使用AMT进行带外远程管理
  • 支持研华的TPM和COM模块、SUSI 4.0和嵌入式软件API

认证：

技术资源链接：

产品型录 Download 3D Model 技术文件下载
  • LGA1700 第12代 Intel® Core™ i9/i7/i5/i3/Pentium® 系统主板，带DDR5, SATA 3.0, USB 3.2, M.2, 双2.5GbE 和三显

规格

Processor System
CPU
  • Intel® Core™ processors (14th/13th/12th Gen)
Socket Q'ty
  • 1 x LGA1700
TDP
  • Up to 65 W
Core Number
  • Up to 24
L3 Cache
  • Up to 36 MB
Base Frequency
  • Up to 3.9 GHz
Chipset
  • Intel® R680E
BIOS
  • AMI 256 Mbit SPI Flash
Memory
Type and Speed
  • Dual-Channel DDR5 5600 MHz (non-ECC)
System Max Capacity
  • 64 GB
Per Slot Max Capacity
  • 32 GB
Slots
  • 2 x 288-pin UDIMM
LAN
Interface
  • 10/100/1000 Mbps
Controller
  • LAN 1: Intel® I226-LM, LAN 2: Intel® I226-LM
Connector
  • 2 x RJ45
Rear I/O Interface
VGA
  • 1
Ethernet
  • 1
USB3.0
  • 2
USB2.0
  • 1
WatchDog Timer
Output
  • System Reset
Interval
  • Programmable 1~255 sec
Environment
Operating Temperature
  • 0 ~ 60 °C (32 ~ 140 °F)
Non-Operational Temperature
  • -40 ~ 85° C (-40 ~ 185° F)
Operating Humidity
  • 85% RH @ 40 °C
Non-Operating Humidity (Non-condensing)
  • 95% RH @ 60 °C
Physical Characteristics
Dimension (L x H)
  • 338 x 122 mm (13.3" x 4.8")
Expansion
PCIe x16
  • 1
PCIe x8
  • 2
PCIe x4
  • 1
Internal Connector
USB
  • 11 (6 x USB 3.2, 5 x USB 2.0)
SATA
  • 6
M.2 (2280 Type M)
  • 1 (PCIe x4)
DP/DVI-D/HDMI
  • 2 (Pin header)
COM
  • 2 x RS-232
GPIO
  • 8 bit
