-25/PCI-1710U_120200529174401.JPG)
/PCI-1710U20200529174413.JPG)
- 16路单端或 8 路差分模拟量输入, 或组合方式输入
- 12位 A/D 转换器, 采样数率可达 100 kS/s
- 板载 4K采样FIFO 缓冲器
- 每个输入通道的增益可编程

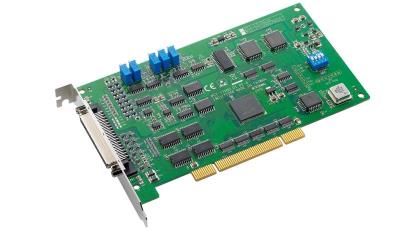

PCI-1710是一款PCI总线的多功能数据采集卡。其先进的电路设计使得它具有更高的质量和更多的功能。这其中包括五种最常用的测量和控制功能:12位A/D转换,D/A转换,数字量输入,数字量输出及计数器/定时其功能。
规格 下载规格表
- Part Number
- 相关讯息
-
PCI-1710U-DE
-
PCI-1710UL-DE
-
PCI-1710HGU-DE
- Channels
- Input Range
- Resolution(Bits)
- Sampling Rates(S/s)
- 16
- 16
- 16
- ±0.625 V, ±1.25 V, ±2.5 V, ±5 V, ±10 V, 0~1.25 V, 0~2.5 V, 0~5 V, 0~10 V
- ±0.625 V, ±1.25 V, ±2.5 V, ±5 V, ±10 V, 0~1.25 V, 0~2.5 V, 0~5 V, 0~10 V
- ±0.0.005 V ±0.01 V, ±0.05 V, ±0.1 V, ±0.5 V, ±1 V, ±5 V, ±10 V, 0~0.01 V, 0~0.1 V, 0~1 V, 0~10 V
- 12-bit
- 12-bit
- 12-bit
- 100 KS/s (sum)
- 100 KS/s (sum)
- 100 KS/s (sum)
- Channels
- Output Ranges
- Resolution
- Update Rate(S/s)
- 2
- 2
- 2
- 0~5 V, 0~10 V
- 0~5 V, 0~10 V
- 0~5 V, 0~10 V
- 12-bit
- 12-bit
- 12-bit
- Static update
- Static update
- Static update
- Channels
- Counting Range
- 2
- 2
- 2
- 16-bit
- 16-bit
- 16-bit
- Channels
- 16 (TTL)
- 16 (TTL)
- 16 (TTL)
- Channels
- 16 (TTL)
- 16 (TTL)
- 16 (TTL)
- Programming Language
- C#, C++, LabVIEW, VB.Net, BCB, MFC, VB6, Delphi, Java, Matlab, Qt
- C#, C++, LabVIEW, VB.Net, BCB, MFC, VB6, Delphi, Java, Matlab, Qt
- C#, C++, LabVIEW, VB.Net, BCB, MFC, VB6, Delphi, Java, Matlab, Qt
Analog Input
-
Channels
PCI-1710U-DE 16 PCI-1710UL-DE 16 PCI-1710HGU-DE 16 -
Input Range
PCI-1710U-DE ±0.625 V, ±1.25 V, ±2.5 V, ±5 V, ±10 V, 0~1.25 V, 0~2.5 V, 0~5 V, 0~10 V PCI-1710UL-DE ±0.625 V, ±1.25 V, ±2.5 V, ±5 V, ±10 V, 0~1.25 V, 0~2.5 V, 0~5 V, 0~10 V PCI-1710HGU-DE ±0.0.005 V ±0.01 V, ±0.05 V, ±0.1 V, ±0.5 V, ±1 V, ±5 V, ±10 V, 0~0.01 V, 0~0.1 V, 0~1 V, 0~10 V -
Resolution(Bits)
PCI-1710U-DE 12-bit PCI-1710UL-DE 12-bit PCI-1710HGU-DE 12-bit -
Sampling Rates(S/s)
PCI-1710U-DE 100 KS/s (sum) PCI-1710UL-DE 100 KS/s (sum) PCI-1710HGU-DE 100 KS/s (sum)
Analog Output
-
Channels
PCI-1710U-DE 2 PCI-1710UL-DE 2 PCI-1710HGU-DE 2 -
Output Ranges
PCI-1710U-DE 0~5 V, 0~10 V PCI-1710UL-DE 0~5 V, 0~10 V PCI-1710HGU-DE 0~5 V, 0~10 V -
Resolution
PCI-1710U-DE 12-bit PCI-1710UL-DE 12-bit PCI-1710HGU-DE 12-bit -
Update Rate(S/s)
PCI-1710U-DE Static update PCI-1710UL-DE Static update PCI-1710HGU-DE Static update
Counter/Encoder Input
-
Channels
PCI-1710U-DE 2 PCI-1710UL-DE 2 PCI-1710HGU-DE 2 -
Counting Range
PCI-1710U-DE 16-bit PCI-1710UL-DE 16-bit PCI-1710HGU-DE 16-bit
Digital Input
-
Channels
PCI-1710U-DE 16 (TTL) PCI-1710UL-DE 16 (TTL) PCI-1710HGU-DE 16 (TTL)
Digital Output
-
Channels
PCI-1710U-DE 16 (TTL) PCI-1710UL-DE 16 (TTL) PCI-1710HGU-DE 16 (TTL)
General
-
Programming Language
PCI-1710U-DE C#, C++, LabVIEW, VB.Net, BCB, MFC, VB6, Delphi, Java, Matlab, Qt PCI-1710UL-DE C#, C++, LabVIEW, VB.Net, BCB, MFC, VB6, Delphi, Java, Matlab, Qt PCI-1710HGU-DE C#, C++, LabVIEW, VB.Net, BCB, MFC, VB6, Delphi, Java, Matlab, Qt
