紧凑型工控机

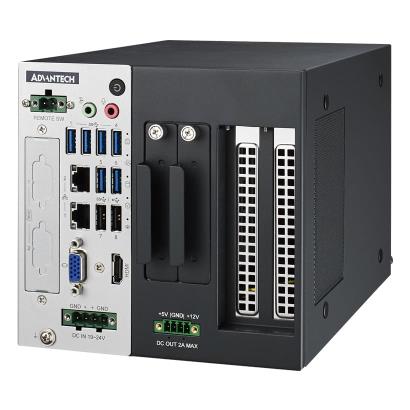

IPC-220

搭载第10/12/13/14代 Intel® Core™ i CPU & Intel Core(第二代)CPU 插槽(LGA 1700)紧凑型工控机

  • 搭载第10/12/13/14代 Intel® Core™ i CPU & Intel Core(第二代)CPU 插槽(LGA 1700)紧凑型工控机
  • 支持3 x 独显 (VGA/HDMI/DP, DP需要选配电缆)
  • 2 x GigaLan，最大8 x USB3.2 Gen2
  • 2 x RS-232/422/485
  • 1 x NVMe M.2 (Q670E Only), 2 x 2.5" HDD/SSD, 1 x mSATA
  • 电源输入19 ~ 24 VDC
  • 电源输出12V/5V - 2A
  • 支持研华 i-Door
  • 多功能LED显示用于系统状态和报警

认证：

技术资源链接：

产品型录 Download 3D Model 技术文件下载
  • 搭载第10/12/13/14代 Intel® Core™ i CPU & Intel Core(第二代)CPU 插槽(LGA 1700)紧凑型工控机

规格

Front Panel & I/O
USB 2.0
  • 2
  • 2
USB 3.0
  • 6
  • 6
Serial Port
  • 2 x RS-232/422/485
  • 2 x RS-232/422/485
Environment
Operating Shock
  • -
  • -
Operating Vibration
  • -
  • -
Graphics
Graphic Interface
  • HDMI + VGA
  • HDMI + VGA
Chipset Integrated
  • Integrated Intel HD Graphics
  • Integrated Intel HD Graphics
Miscellaneous
Control
  • Power Switch
  • Power Switch
Physical Characteristics
Dimension (W x H x D)
  • -
  • -
Weight (Net)
  • -
  • -
Power Supplies
Power Input
  • -
  • -
Type
  • -
  • -
Storage
CFast
  • -
  • -
HDD
  • 2 x 2.5" SSD/HDD Easy-Swap Bay
  • 2 x 2.5" SSD/HDD Easy-Swap Bay
WatchDog Timer
Interval
  • Programmable 1~255 sec
  • Programmable 1~255 sec
Output
  • System Reset
  • System Reset
LAN
Controller
  • LAN1: Intel® I219-V, LAN2: Intel® I210-AT
  • LAN1: Intel® I219-LM, LAN2: Intel® I210-AT
Memory
System Max Capacity
  • 64 GB
  • 64 GB
Slots
  • 2 x 260-pin SO-DIMM
  • 2 x 260-pin SO-DIMM
Type and Speed
  • DDR4 2666 MHz
  • DDR4 2666 MHz
Processor System
CPU
  • Intel Core i3/i5/i7
  • Intel Core i3/i5/i7
Chipset
  • -
  • -
Core Number
  • 4/6/8/10
  • 4/6/8/10
BIOS
  • AMI 256 Mbit SPI Flash
  • AMI 256 Mbit SPI Flash
Base Frequency
  • Based on Intel CPU spec
  • Based on Intel CPU spec
L3 Cache
  • 8 MB/6 MB/4 MB/3 MB/
  • 8 MB/6 MB/4 MB/3 MB/
Cooling
Air Filter
  • Yes
  • Yes
Expansion Interface
PCI Express x 16
  • -
  • -
PCI Express x 4
  • -
  • -
PCI
  • -
  • -
