模拟I/O

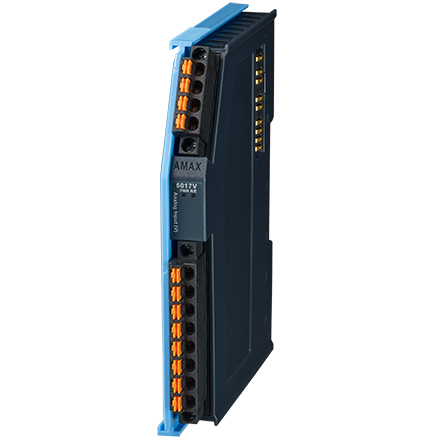

AMAX-5017V

6路电压输入模块，16位（插片式）

  • 输入通道个数 : 6 (Differential)
  • 输入/输出类型 : V,mV
  • 电压输入范围 : ±150 mV, ±500 mV, ±1V, ±5 V, ±10 V
  • 输入阻抗 : >10M Ω
  • 看门狗定时器 : System (1.6 seconds)
  • 输入采样率 : 100 sample/s(per channel)

认证：

技术资源链接：

产品型录 Download 3D Model 技术文件下载
  • 6路电压输入模块，16位（插片式）

规格

Analog Input
Channels
  • 6
Input Range
  • ±150 mV, ±500 mV, ±1V, ±5 V, ±10 V
lnput Type
  • V, mV
Resolution(Bits)
  • 16-bit with ±0.1% FSR accuracy @25°C
Sampling Rates(S/s)
  • 100 S/s (per channel)
General
Connectors
  • 1 x 4-pin plug-in screw terminal, 1 x 8-pin plug-in screw terminal
Protocol
  • EtherCAT
EtherCAT
Cycle Time
  • 100 μs
Hardware
Certification
  • CE, FCC class A
LED Indicators
  • PWR, RUN / ERROR
Power Consumption
  • 2 W@ 24 VDC
Environment
Isolation Voltage
  • 2,000 VDC
Operating Temperature
  • -25~60 °C (-13~140 °F)
Relative Humidity
  • 95% RH (non-condensing)
Storage Temperature
  • -40~85 °C (-40~185 °F)
Storage Humidity
  • 95% RH (non-condensing)
Mechanical
Enclosure
  • PC
Mounting
  • DIN-rail
Weight (Net)
  • 82 g
Dimension (W x H x D)
  • 14.6 x 105.9 x 94.7 mm
