Workstation Boards

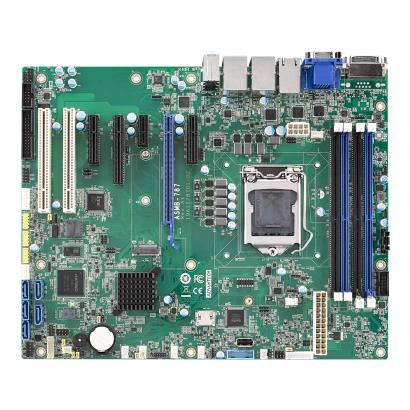

ASMB-787

LGA 1200 Intel® Xeon® W & 第10代 Core™ ATX服务器主板，带4 x DDR4, 5 x PCIe, 2 x PCI, 4 x USB 3.2, 5 x SATA 3, 4/2 LAN和IPMI

  • 支持Intel® Xeon® W & 第10代Core™ i9/i7/i5/i3 处理器，W480E 芯片组
  • DDR4 2933/2666/2400 MHz ECC/非ECC UDIMM高达128 GB
  • 一个PCIe x16 链路(或两个 x 8链路)，两个PCIe x 4，和一个PCIe x 1插槽
  • 三显DVI-D, VGA和HDMI 2.0端口
  • 5个SATA 3端口和4个USB 3.2端口
  • 一个M.2 2280/2242（SATA/PCIe兼容）
  • 采用正向气流设计的优化机架式布局
  • 支持宽温0 ~ 60 °C（32 ~ 140 °F）

认证：

技术资源链接：

产品型录 Download 3D Model 技术文件下载
  • LGA 1200 Intel® Xeon® W & 第10代 Core™ ATX服务器主板，带4 x DDR4, 5 x PCIe, 2 x PCI, 4 x USB 3.2, 5 x SATA 3, 4/2 LAN和IPMI

规格

Processor System
CPU
  • Intel® Xeon® (W-1270X/W-1290) and Gen Core™ (10th) series
  • Intel® Xeon® (W-1270X/W-1290) and Gen Core™ (10th) series
Socket Q'ty
  • 1 x LGA1200
  • 1 x LGA1200
TDP
  • Up to 125 W
  • Up to 125 W
Chipset
  • Intel® W480E
  • Intel® W480E
Memory
Type and Speed
  • DDR4 2933 MHz ECC/Non ECC
  • DDR4 2933 MHz ECC/Non ECC
Channel
  • 2
  • 2
Slots
  • 4 x 288-pin UDIMM
  • 4 x 288-pin UDIMM
Per Slot Max Capacity
  • 32 GB
  • 32 GB
System Max Capacity
  • 128 GB
  • 128 GB
LAN
Controller
  • Intel® I210
  • Intel® I210, Intel® I219
1GbE
  • 2
  • 4
Expansion
PCIe/PCI Module
  • 1 x PCIe 3.0 x16, 1 x PCIe 3.0 x8, 2 x PCIe 3.0 x 4, 1 x PCIe 3.0 x1, 2 x PCI
  • 1 x PCIe 3.0 x16, 1 x PCIe 3.0 x8, 2 x PCIe 3.0 x 4, 1 x PCIe 3.0 x1, 2 x PCI
Internal Storage
M.2
  • 1 x NVMe 2280 (PCIe 3.0 x4, SATA)
  • 1 x NVMe 2280 (PCIe 3.0 x4, SATA)
Front Panel & I/O
USB
  • 2 x USB 3.2 Gen1 (one onboard header), 4 x USB 2.0 (2 onboard headers), 1 x USB 2.0 Type-A
  • 2 x USB 3.2 Gen1 (one onboard header), 4 x USB 2.0 (2 onboard headers), 1 x USB 2.0 Type-A
Rear I/O
Display
  • 1 x VGA port, 1 x DVI port, 1 x HDMI port
  • 1 x VGA port, 1 x DVI port, 1 x HDMI port
USB
  • 4 x USB 3.2 Gen1
  • 4 x USB 3.2 Gen1
Security
TPM
  • TPM 2.0 optional module card
  • TPM 2.0 optional module card
Storage
SATA Port
  • 5
  • 5
Cooling
System Fan
  • 4 x system, 1 x CPU
  • 4 x system, 1 x CPU
System Management
Controller
  • Aspeed AST2600
  • Aspeed AST2600
IPMI
  • Advantech remote monitoring utility
  • Advantech remote monitoring utility
Watchdog Timer
Output
  • System Reset
  • System Reset
Environment
Operating Temperature
  • 0 ~ 60 °C (32 ~ 140 °F)
  • 0 ~ 60 °C (32 ~ 140 °F)
Non-Operating Temperature
  • -40 ~ 85 °C (-40 ~ 185 °F)
  • -40 ~ 85 °C (-40 ~ 185 °F)
Operating Humidity
  • 10 ~ 95%
  • 10 ~ 95%
Non-Operating Humidity
  • 10 ~ 95%, non-condensing
  • 10 ~ 95%, non-condensing
Physical Characteristics
Form Factor
  • ATX
  • ATX
Dimensions (L x H)
  • 305 x 244 mm (12" x 9.6")
  • 305 x 244 mm (12" x 9.6")
Certification
EMC
  • CE/FCC
  • CE/FCC
