3U CompactPCI-S

研华3U CompactPCI® S是一种强大的工业计算解决方案，模块化设计和高扩展性帮助用户轻松升级智能应用程序。

研华3U CompactPCI® S是一种强大的工业计算解决方案，模块化设计和高扩展性帮助用户轻松升级智能应用程序。

特点和优势

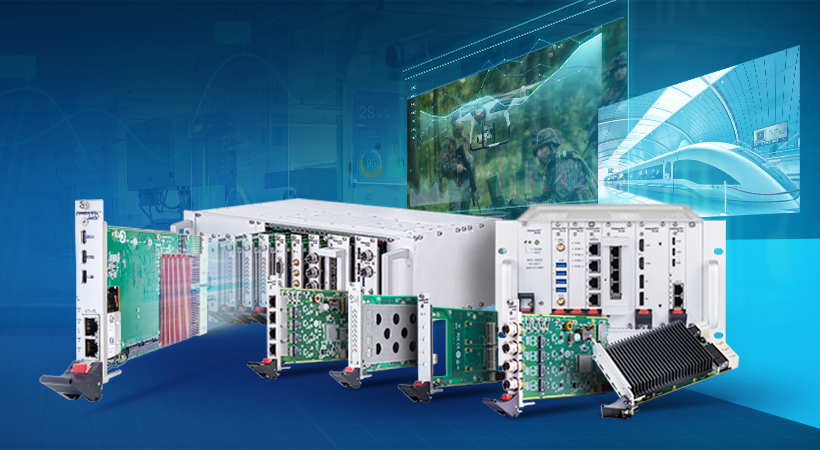

3U CPCI-Serial Smart Solutions

3U CPCI-Serial 智能解决方案

  • BIPC产品特性
  • 3U CPCI-S 产品介绍
  • 关键解决方案
  • 应用场景

3U CompactPCI® Serial - 专为大数据计算与AI应用设计

3U CPCI-S系列产品是一种强大的工业计算解决方案，为数据计算、视觉分析、AI 推理和实时通信提供所需性能。旨在为智能交通、智能制造和智慧医疗领域的智能应用提供计算支持。3U CPCI-S系列产品的模块化设计和高扩展性帮助用户轻松升级智能应用程序。

超薄，智能，可扩展的标准3U CPCI-Serial 外形

用于智慧医疗 / 智能交通 / 智能制造的 AI 硬件方案

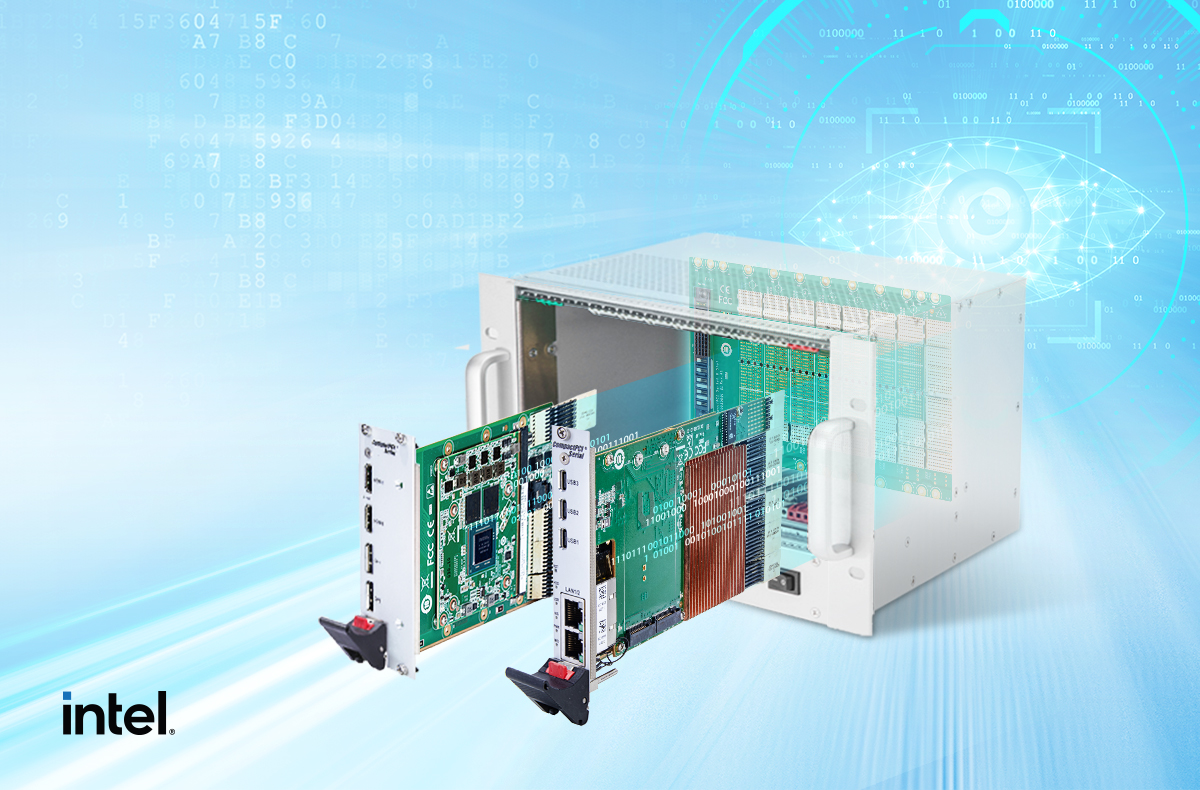

Smart solutions for complex data and high resolution multi display

用于复杂数据和高分辨率多显示器的智能解决方案

  • 单个MXM GPU（带有MXM模块的载板）
  • Intel 9th/11th 8核 CPU, 最大32GB/64GB DDR4 内存，板贴 & SO-DIMM 扩展
  • 独立 MXM 载板 Type A/ B /B+ 模块
  • 最大 4 显端口 MXM 载板, 2 * DP1.4a 与 2 * HDMI 2.0, 支持 4k/8k 分辨率

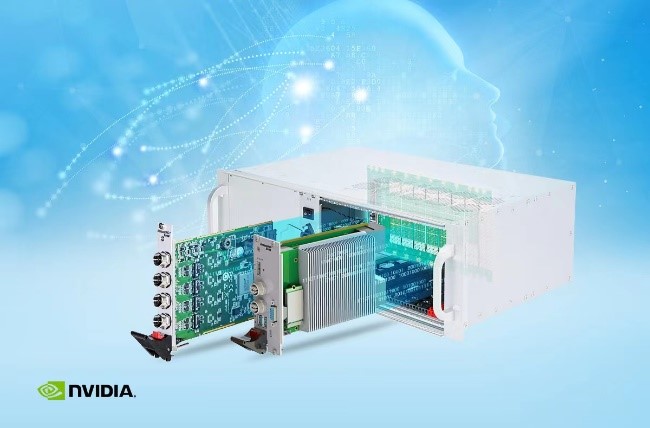

High end AI intelligent solutions

高端 AI 智能解决方案

  • MIC-332AO , 基于 NVIDIA® Jetson AGX Orin™AI 推理 CPU 主板
  • 2* RJ45 或 M12 X-code GbE, 2 x USB 3.2 Gen 2 (10 Gbit/s), 1 x HDMI 端口 on 4HP 前置 I/O
  • 前置1 x DB9, 1 x micro USB 服务端口
  • 板载 2x 2242 M.2 插槽（PCIe 3.0）
  • 丰富的背板资源，1 * PCIe3.0 x8, 1* PCIe3.0 x4 或10 GbE网络通信, 1*客户自定义 GbE网络通信或标准I/O板扩展

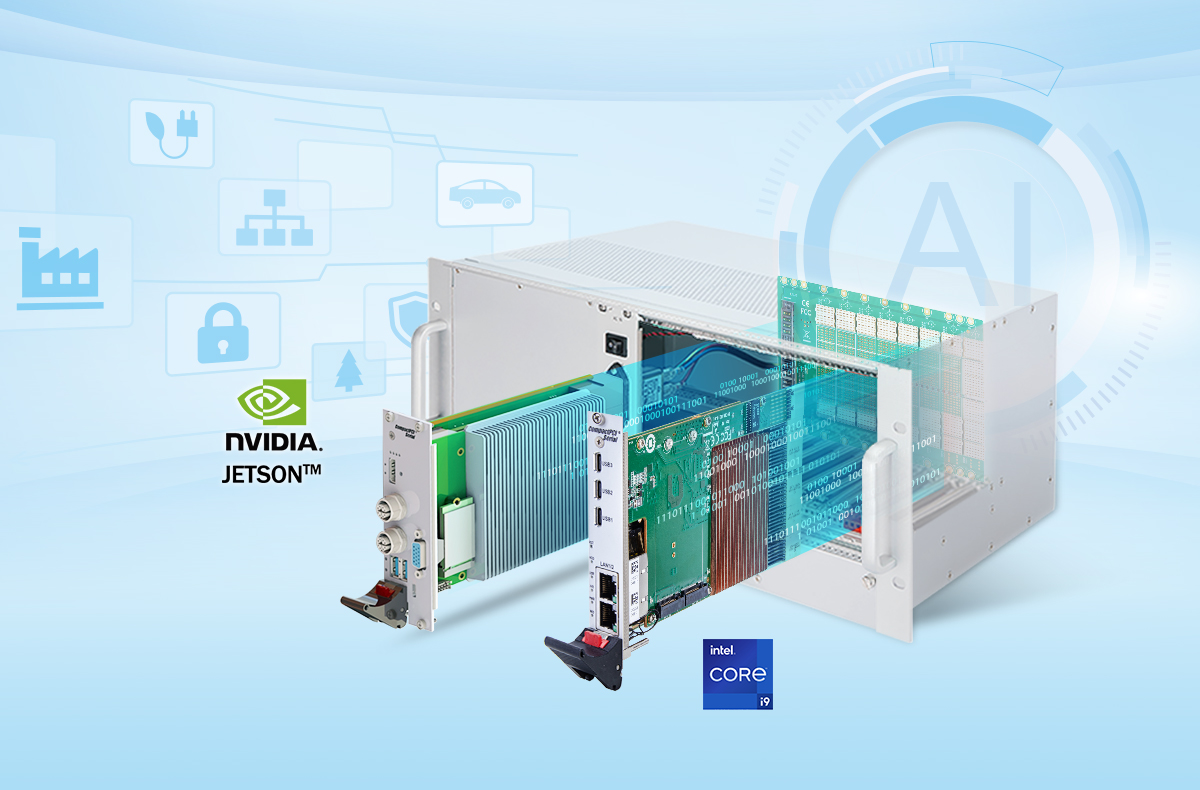

Build your own “Multi-node Hybrid System”

构建 “多节点混合系统”

  • 实现对复杂关键任务的管理
  • “多计算单元”架构，使用MIC-330系列（Intel CPU）+ MIC-332（NVIDIA Jetson）+交换机板快速构建
  • 通过使用GbE/10GbE作为内部连接实现带宽突破

为什么选择研华 3U CompactPCI-Serial 产品？

模块化 & 可扩展

模块化 & 可扩展

Compatibility & Maintainability

兼容性 & 易维护

Ruggedization & Reliability

加固型 & 可靠性

Upgradability & Longevity

易迭代 & 长寿命

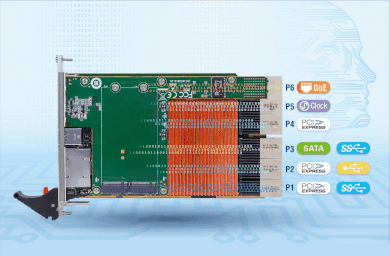

Centralized data streaming circuit design elevates data consolidation and streaming

集中式数据流设计提升了数据的整合性

  • 支持9/11代 Intel® Core™/ Xeon® 处理器
  • TPM 2.0, Super Cap, FeRAM
  • 支持最大32 GB DDR4, SATA III / PCIe SSD 接口
  • 支持SATA III / PCIe SSD 接口
  • 满足EN50121-4 与 EN50155 铁路标准
  • 符合PICMG CPCI-S (CPCI-S.0 R2.0)

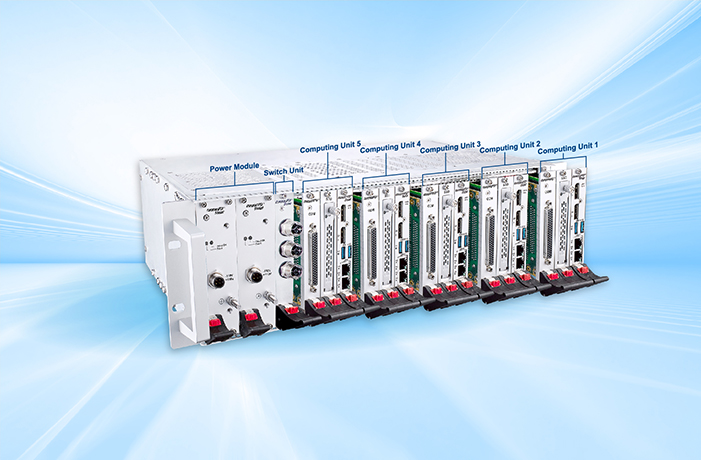

Multiple system extensions in one device

单个设备支持多种系统扩展

  • 支持单个或多个标准背板
  • 支持至少一个CPU主板, 最大 8 x I/O 扩展槽，单个9槽背板
  • 符合PICMG CPCI-S.0 标准
  • 垂直领域最具成本效益的解决方案

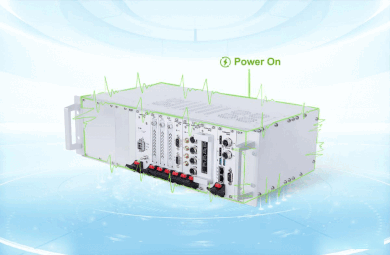

Supports hot-swapping and modular design

支持热插拔和模块化设计

  • 模块化设计提升了扩展能力、整合能力和灵活性
  • 快速系统分配和修复时间
  • MTTR 30 分钟内

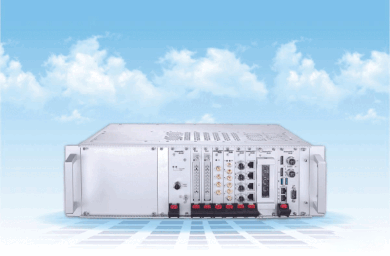

Innovative heat dissipation design

创新的散热设计

  • 全铜散热鳍片和可拆卸风扇模块提升散热效率
  • 轻松连接或者移除风扇模块

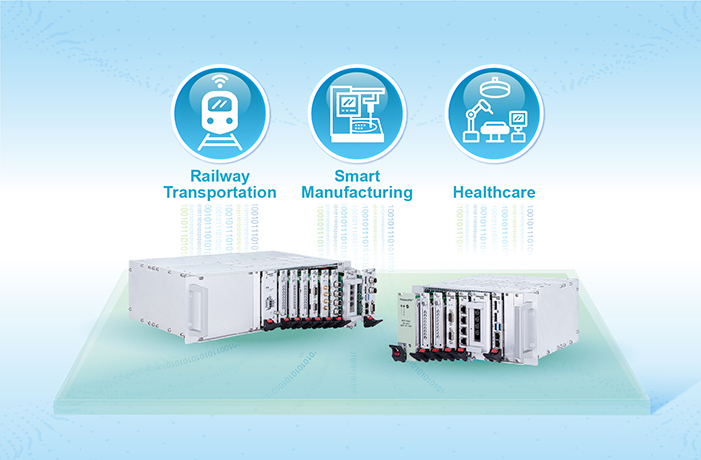

Ideal for railways, smart manufacturing, and healthcare markets

适合轨道交通、医疗、制造领域

  • 轨道交通中部署在受电弓检测, 监控和网络应用
  • 半导体产业中部署在晶圆厂产线，助力生产高效控制
  • 医疗行业中部署在手术机器人中，用于精确控制机器人的角度和位置

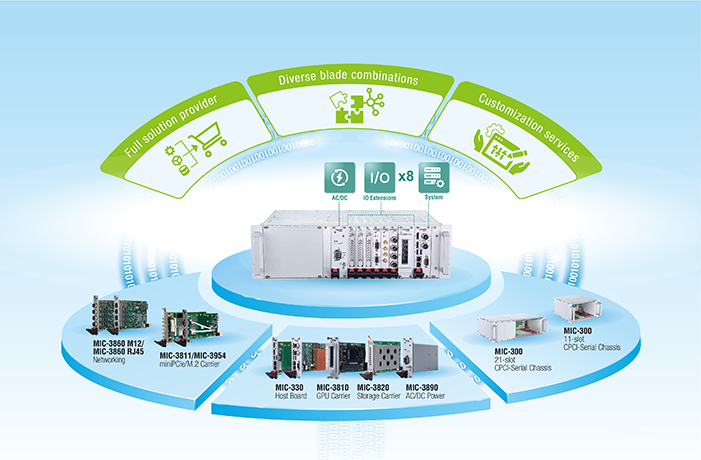

One-stop shopping: the CompactPCI® Serial total solution

一站式CompactPCI® Serial 完整解决方案

新型的CPCI-S是个现成的解决方案，由带有4/6/9插槽的3U CPCI-S板制成，支持客制化。支持额外的两个电源插槽，可以根据现场状况，同时运行5个系统单元

新型3U CPCI-S支持高速主板，外设I/O扩展

  • MIC-330: 3U CPCI-S CPU 主板支持9/11代 Intel® 处理器
  • MIC-3810: 3U CPCI-S PCIe x4/x8/16 载板低断面模块
  • MIC-3811: 3U CPCI-S dual mini PCIe载板 i-door modules，如 CAN/DIO/MVB/COM等
  • MIC-3812: 3U CPCI-S MXM 显卡载板(typeA/B/B+)
  • MIC-3820: 3U CPCI-S 2.5’’ SATA 3.0 SSD 载板
  • MIC-3821: 3U CPCI-S quad M.2 M key 载板 PCIe 3.0 x4 NVMe 模块
  • MIC-3860: 3U CPCI-S 四端口 1/2.5 GbE RJ-45 or M12 网卡
  • MIC-3890: 3U CPCI-S DC 110V 输入电压模块 250W
  • XMIC330-HAC300S: 3U CPCI-S AC to DC电源模块 300W
  • MIC-3954D&E: 3U CPCI-S quad Mini PCIe 或 M.2 (E or B key) 载板 Wi-Fi/4G/5G/GPS/BT 模块
  • MIC-3954F: 3U CPCI-S quad USB3.0/2.0 typeA with M.2 E key 载板
  • MIC-300A: 3U/4U height 11/21插槽宽度机箱 8 插槽 CPCI-S 背板
