AIMB系列

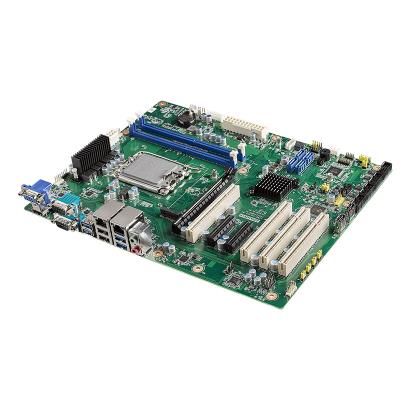

AIMB-708

LGA1700第12/13/14代 Intel® Core™ i9/i7/i5/i3 & Pentium®/ Celeron® ATX主板，带HDMI/VGA, DDR4, USB 3.2, M.2, 6 COMs

  • Intel®第12/13/14代Core™i9/i7/i5/i3和Pentium®/Celeron® ®处理器，采用H610E芯片组
  • 两个高达64GB DDR4 3200的DIMM插槽
  • 双显示器HDMI/VGA和双GbE局域网
  • M.2、SATA 3.0、USB 3.2 Gen1
  • 5个RS-232和1个RS-232/422/485串行端口
  • 1个PCIe x16（Gen 4）和2个PCIe x4（x2 Gen 3 link），以及4个PCI扩展插槽

认证：

技术资源链接：

产品型录 Download 3D Model 技术文件下载
  • LGA1700第12/13/14代 Intel® Core™ i9/i7/i5/i3 & Pentium®/ Celeron® ATX主板，带HDMI/VGA, DDR4, USB 3.2, M.2, 6 COMs

规格

Processor System
CPU
  • Intel® Core™ processors (14th/13th/12th Gen)
  • Intel® Core™ processors (14th/13th/12th Gen)
Socket Q'ty
  • 1 x LGA1700
  • 1 x LGA1700
TDP
  • Up to 65 W
  • Up to 65 W
Core Number
  • Up to 24
  • Up to 24
L3 Cache
  • Up to 36 MB
  • Up to 36 MB
Base Frequency
  • Up to 3.9 GHz
  • Up to 3.9 GHz
Chipset
  • Intel® H610E
  • Intel® H610E
BIOS
  • AMI 256 Mbit SPI Flash
  • AMI 256 Mbit SPI Flash
Expansion
PCIe x16
  • 1
  • 1
PCIe x8
  • -
  • -
PCIe x4
  • 2
  • 2
PCIe x1
  • -
  • -
Expansion Interface
PCI
  • 4
  • 4
Memory
Type and Speed
  • Dual-channel DDR4 3200 MHz (non-ECC)
  • Dual-channel DDR4 3200 MHz (non-ECC)
System Max Capacity
  • 64 GB
  • 64 GB
Per Slot Max Capacity
  • 32 GB
  • 32 GB
Slots
  • 2 x 288-pin DIMM
  • 2 x 288-pin DIMM
LAN
Interface
  • 10/100/1000 Mbps
  • 10/100/1000 Mbps
Controller
  • LAN1: Intel® I219-V, LAN2: Intel® I226-V
  • LAN1: Intel® I219-V, LAN2: Intel® I226-V
Rear I/O Interface
VGA
  • 1
  • 1
Ethernet
  • 2
  • 1
USB3.0
  • 4
  • 2
USB2.0
  • 6
  • 5
Audio
  • 2 (Mic-in, Line-out)
  • 2 (Mic-in, Line-out)
Series port
  • 2
  • 2
WatchDog Timer
Output
  • System Reset
  • System Reset
Interval
  • Programmable 1~255 sec
  • Programmable 1~255 sec
Environment
Operating Temperature
  • 0 ~ 60 °C (32 ~ 140 °F)
  • 0 ~ 60 °C (32 ~ 140 °F)
Non-Operational Temperature
  • -40 ~ 85° C (-40 ~ 185° F)
  • -40 ~ 85° C (-40 ~ 185° F)
Operating Humidity
  • 95% @ 40 °C (Non-condensing)
  • 95% @ 40 °C (Non-condensing)
Non-Operating Humidity (Non-condensing)
  • 95% @ 60 °C
  • 95% @ 60 °C
Physical Characteristics
Dimension (L x H)
  • 304.8 x 244 mm (12" x 9.6")
  • 304.8 x 244 mm (12" x 9.6")
