基础模块

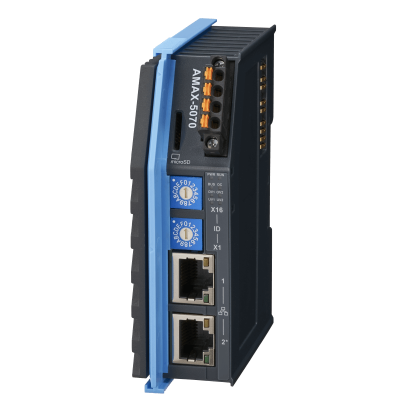

AMAX-5070

Modbus TCP耦合器，带ID开关插片式IO模块

  • 界面友好的组ID技术，快速准确设置
  • 电缆冗余，增强连接性，确保与连接设备的可靠稳定通信
  • 高密度设计：支持多达256个AMAX-5000 Slice I/O：允许广泛的数据收集和连接选项
  • 紧凑型尺寸：11 x 3cm。节省空间，高效利用设备空间
  • 功能多样性：AMAX-5000提供15个功能I/O模块

认证：

技术资源链接：

产品型录 Download 3D Model 技术文件下载
  • Modbus TCP耦合器，带ID开关插片式IO模块

规格

Coupler
Function
  • Coupling EtherCAT I/O modules to Modbus TCP network
Number of Configurable IDs
  • 0~255
TCP Connection No.
  • 16
BUS Interface
  • 2 x RJ45 (1 x Input, 1 x Output)
Cable
  • Ethernet/ EtherCAT cable (min. Cat. 5), shielded
Distance between Stations
  • Max. 100 m (100BASETX)
General
Rated Voltage
  • 24 VDC (±20%)
Max Current on Bus
  • 2 A
Diagnosis Function
  • Over/under voltage for input 1&2
    Over current output on bus
Protocol
  • Modbus/TCP
Hardware
Dual Power Input
  • Supported
Certification
  • CE, FCC class A
LED Indicators
  • PWR, RUN / ERROR, Power Diagnosis LED
Power Consumption
  • 3 W @ 24 VDC
Environment
Isolation Voltage
  • 2,000 VDC
Operating Temperature
  • -25~60 °C (-13~140 °F)
Relative Humidity
  • 95% RH (non-condensing)
Storage Temperature
  • -40~85 °C (-40~185 °F)
Storage Humidity
  • 95% RH (non-condensing)
Mechanical
Enclosure
  • PC + Aluminum Alloy
Mounting
  • DIN-rail
Weight (Net)
  • 167 g
Dimension (W x H x D)
  • 28.9 x 105.9 x 93.0 mm
