基础模块

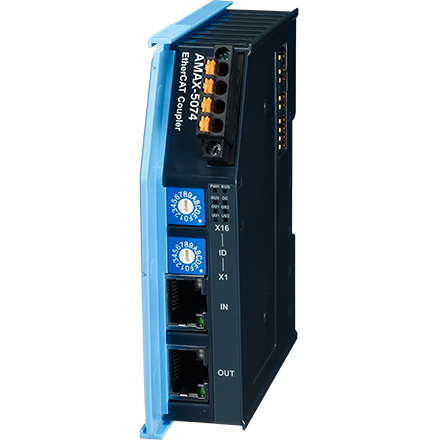

AMAX-5074

EtherCAT 耦合模块

  • 功能:将EtherCAT IO模块连接到100BASETX EtherCAT 网络中
  • 线缆 : Ethernet/EtherCAT线缆 (min. Cat. 5), 屏蔽层
  • 站点间距离:Max. 100 m (100BASETX)
  • 可配置ID数量 : 256 (2 x 16-bit ID switch)
  • 总线接口 : 2 x RJ45 (1 x Input, 1 x Output)

认证：

技术资源链接：

产品型录 Download 3D Model 技术文件下载
  • EtherCAT 耦合模块

规格

Coupler
Function
  • Coupling EtherCAT I/O modules to 100BASETX EtherCAT network
Number of Configurable IDs
  • 0~255
BUS Interface
  • 2 x RJ45 (1 x Input, 1 x Output)
Cable
  • Ethernet/ EtherCAT cable (min. Cat. 5), shielded
Distance between Stations
  • Max. 100 m (100BASETX)
General
Rated Voltage
  • 24 VDC (±20%)
Max Current on Bus
  • 2 A
Diagnosis Function
  • Over/under voltage for input 1&2
    Over current output on bus
Protocol
  • EtherCAT
EtherCAT
Cycle Time
  • 100 μs
Hardware
Dual Power Input
  • Supported
Certification
  • CE, FCC class A
LED Indicators
  • PWR, RUN / ERROR, Power Diagnosis LED
Power Consumption
  • 2.5 W @ 24 VDC
Environment
Isolation Voltage
  • 2,000 VDC
Operating Temperature
  • -25~60 °C (-13~140 °F)
Relative Humidity
  • 95% RH (non-condensing)
Storage Temperature
  • -40~85 °C (-40~185 °F)
Storage Humidity
  • 95% RH (non-condensing)
Mechanical
Enclosure
  • PC
Mounting
  • DIN-rail
Weight (Net)
  • 98 g
Dimension (W x H x D)
  • 26.6 x 105.9 x 93.0 mm
