非运动型专用集成电路（ASIC）

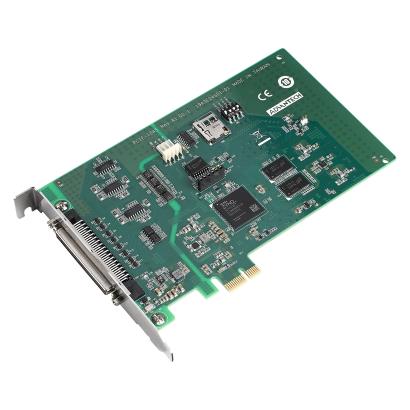

PCIE-1245

通用型标准4轴步进和伺服电机控制PCI总线卡

  • 支持5MHz编码器输入，支持CW/CCW,P/D,AB模式 ；支持最大5MHz的脉冲输出
  • 具有内存缓存区(10K点)用于轨迹规划功能
  • 支持点到点，直线插补，电子齿轮; 支持硬件急停输入
  • 支持圆弧插补和螺旋插补(仅PCIE-1245支持)
  • 支持最大10KHz的位置锁存，内存缓存1K点(仅适用于PCIE-1245)
  • 支持高达100 KHz位置比较触发，内存缓冲高达100 K点(仅适用于PCIE-1245)
  • 1D&2D平面位置补偿(仅适用于PCIE-1245)
  • 支持半闭环脉冲控制的龙门模式(仅适用于PCIE-1245)
  • 支持速度跟随的动态PWM输出 (仅适用于PCIE-1245)

认证：

技术资源链接：

产品型录 技术文件下载
  • 通用型标准4轴步进和伺服电机控制PCI总线卡

规格

Pulse Type Motion Control
Max. Output Speed
  • 5 Mbps
Pulse Output Type
  • CW/CCW or pulse/direction
Velocity Profiles
  • T-Curve, S-Curve
Interpolation
  • 2/3-axis linear, 2/3-axis circular
Counter/Encoder Input
Counting Range
  • 32-bit
Channels
  • 4
Encoder Type and Interface
Input Type
  • Quadrature (x1, x2, x4 A/B phase) or CW/CCW or P/D
Max. Input Frequency
  • 10 MHz under x4 A/B phase mode
